Wiegand-Schalter oder Wiegand-Ausgang zum Relais

Wiegand-Schalter oder Wiegand-Ausgang zum Relais

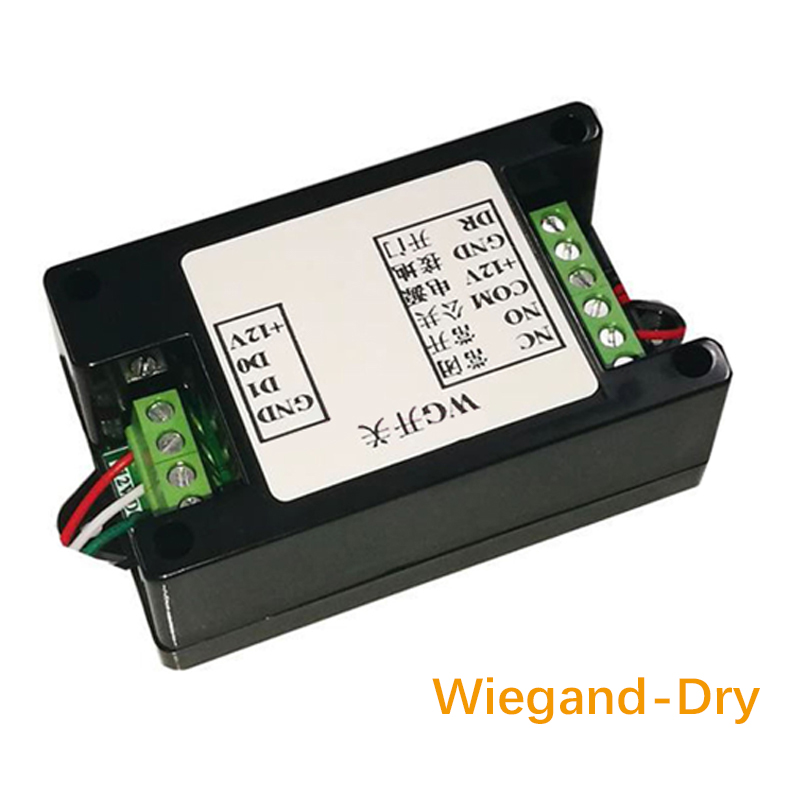

Ein Wiegand-Relais-Modul ist ein Gerät, das die Wiegand-Signalausgabe von Zugangskontrollgeräten wie Kartenlesern, Fingerabdrucklesern oder Gesichtserkennungsgeräten in Relais-Steuersignale umwandelt. Hier ist eine detaillierte Einführung:

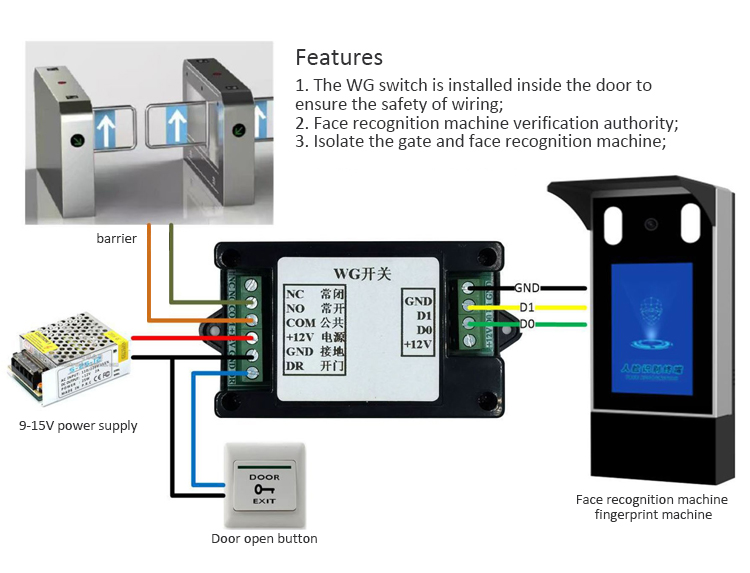

- Funktionsprinzip: Die Wiegand-Schnittstelle ist ein Verdrahtungsstandard für den Anschluss von Kartenlesegeräten an Zutrittskontrollsysteme. Sie verwendet drei Adern: eine als Masseleitung und zwei für die Datenübertragung (Daten Low/Daten 0 und Daten High/Daten 1). Das Wiegand-Relais-Modul empfängt das Wiegand-Signal über diese Adern, dekodiert und verarbeitet es und steuert anschließend das Öffnen und Schließen des Relais gemäß den festgelegten Regeln. Wird beispielsweise ein bestimmtes Wiegand-Signal empfangen, schließt das Modul das Relais für eine bestimmte Zeit, um das angeschlossene Gerät, beispielsweise ein elektrisches Schloss, zu steuern und so die Zutrittskontrolle zu gewährleisten.

Typische Anwendungen: Es wird hauptsächlich in Zutrittskontrollsystemen eingesetzt. Beispielsweise wird es in Bürogebäuden, Fabriken, Schulen und anderen Orten verwendet, um Zutrittskontrollgeräte wie Kartenleser und Fingerabdruckerkennungsgeräte an elektrische Schlösser anzuschließen. Durch die Umwandlung von Wiegand-Signalen in Relaissignale wird das Öffnen und Schließen von Türen gesteuert, was die Sicherheit und Verwaltungseffizienz von Zutrittskontrollsystemen verbessert.

Zu den Vorteilen der Verwendung des Wiegand-Relais-Moduls gehören:

Verbesserte Sicherheit: Das Modul kann an einem sicheren Ort in der Tür installiert werden, wodurch das Zugangskontroll-Identifikationsgerät vom elektrischen Schloss isoliert wird. Dies verhindert, dass das Zugangskontrollgerät durch äußere Einflüsse beschädigt oder kurzgeschlossen wird. Dies reduziert potenzielle Sicherheitsrisiken und verbessert die Gesamtsicherheit des Zugangskontrollsystems.

Breite Kompatibilität: Das Wiegand-Protokoll wird von zahlreichen Zutrittskontrollsystemen unterstützt und ist mit einer Vielzahl von Kartenlesern kompatibel, darunter Proximity-Karten, Magnetstreifenkarten, Barcode-Karten, Fingerabdruckleser und mehr. Daher kann das Wiegand-Relais-Modul mit verschiedenen Zutrittskontrollgeräten verwendet werden und bietet hohen Komfort bei der Systemintegration und -erweiterung.

Einfache Installation und Bedienung : Die Wiegand-Schnittstelle ist einfach zu implementieren und Fehler zu beheben. Das Modul verfügt in der Regel über eine einfache Verdrahtung und wird mit einer klaren Einrichtungsanleitung geliefert. Benutzer müssen lediglich die Kabel entsprechend den Anforderungen anschließen und die relevanten Parameter einstellen, damit es funktioniert. Dies reduziert den Aufwand und die Kosten für Installation und Inbetriebnahme.

Flexible Steuerung: Die Relaisverzögerungszeit des Moduls lässt sich in der Regel bedarfsgerecht auf mindestens 1 Sekunde und höchstens 60 Sekunden einstellen. So lässt sich die Türöffnungszeit an unterschiedliche Nutzungsszenarien anpassen, beispielsweise an den Verkehrsfluss und die Zugriffshäufigkeit an verschiedenen Standorten.

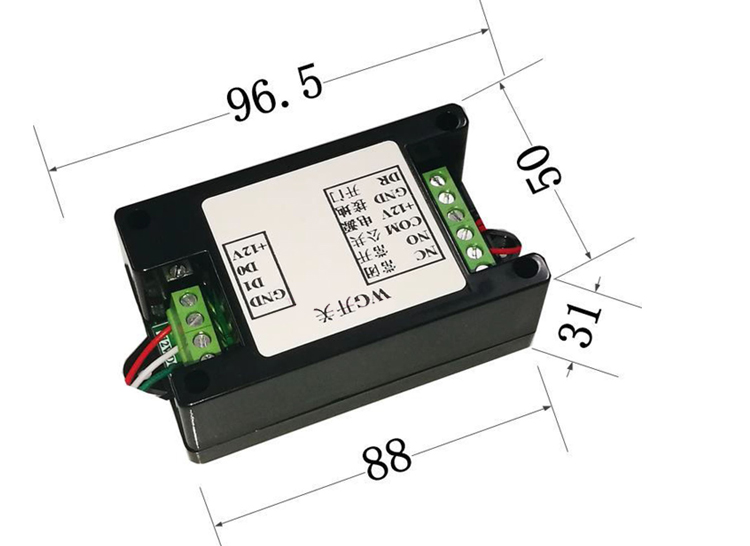

Dimension

S4A Datenblatt_Wiegand-Schalter oder Wiegand-Ausgang zum Relais
