Standalone-Zugangskontrollsystem (nicht softwarebasiert)

Standalone-Zugangskontrollsystem (nicht softwarebasiert)

Die Installation eines eigenständigen Zutrittskontrollsystems ist eine praktische Möglichkeit, die Sicherheit in Wohnhäusern, Büros oder kleinen Gewerbeflächen zu erhöhen. Diese Anleitung bietet eine Schritt-für-Schritt-Anleitung für einen reibungslosen Installationsprozess und behandelt wichtige Schritte, Werkzeuge und Überlegungen.

1. Verstehen Sie die Systemkomponenten

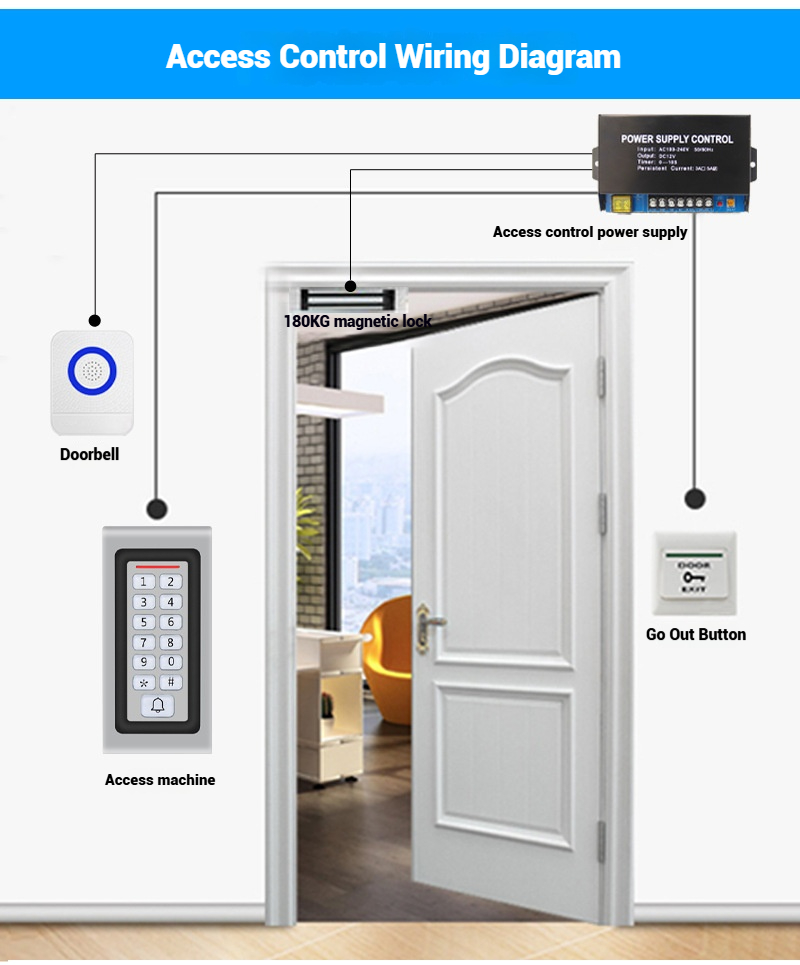

Ein eigenständiges Zugangskontrollsystem umfasst normalerweise:

Systemsteuerung: Die Kerneinheit, die Zugriffsberechtigungen verwaltet.

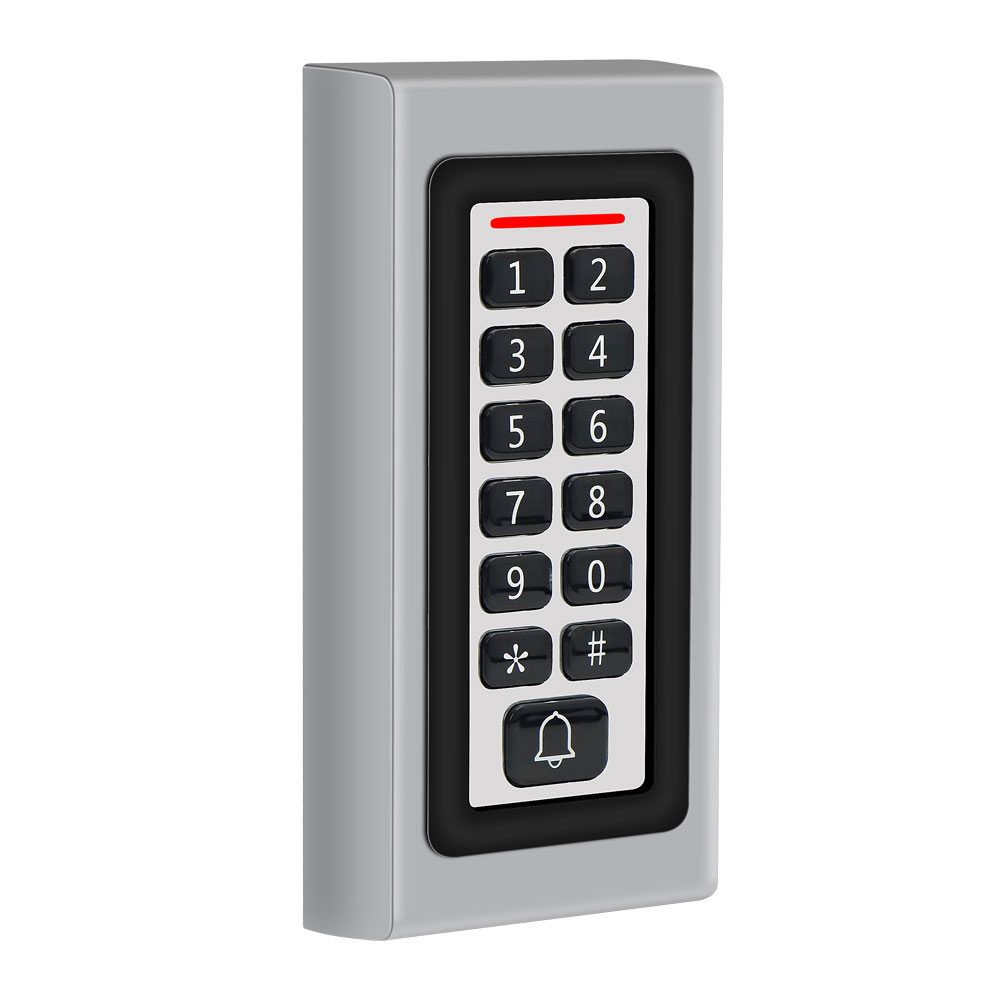

Leser/Tastatur: Wird außerhalb der Tür installiert, damit sich Benutzer authentifizieren können (z. B. RFID-Karte, PIN oder biometrische Daten).

Schließvorrichtung: Magnetschlösser, elektrische Türöffner oder intelligente Schlösser, die mit dem Bedienfeld verbunden sind.

Stromversorgung: Ein 12-V-Gleichstromadapter oder eine Batterie-Notstromversorgung für Dauerbetrieb.

Ausgangsknopf: Wird für einen einfachen Ausgang an der Tür angebracht.

Verkabelung: Kabel zum Verbinden von Komponenten (z. B. Cat6 für Daten, 18 AWG für Strom).

2. Werkzeuge und Materialien vorbereiten

Halten Sie Folgendes bereit:

Werkzeuge: Schraubendreher, Abisolierzange, Spannungsprüfer, Bohrer und Montagezubehör.

Materialien: Halterungen, Schrauben, Kabelmanagement-Clips und ein Überspannungsschutz.

Sicherheitsausrüstung: Handschuhe und Schutzbrille zum Bohren oder Handhaben von Kabeln.

3. Planen Sie die Installation

Schritt 1: Wählen Sie die Tür

Wählen Sie eine Tür mit stabilem Stromanschluss. Stellen Sie sicher, dass der Türrahmen für das Schloss geeignet ist (Magnetschlösser benötigen beispielsweise Metallrahmen).

Schritt 2: Montieren Sie das Bedienfeld

Installieren Sie das Bedienfeld an einem sicheren Ort (z. B. in der Nähe der Tür oder in einem Hauswirtschaftsraum).

Verwenden Sie bei Bedarf Wandanker und achten Sie darauf, dass diese sich für einen einfachen Zugang in einer Höhe von 1,4–1,5 Metern befinden.

Schritt 3: Installieren Sie das Lesegerät/die Tastatur

Montieren Sie das Lesegerät/die Tastatur in angenehmer Höhe (z. B. 1,3–1,5 Meter) am äußeren Türrahmen.

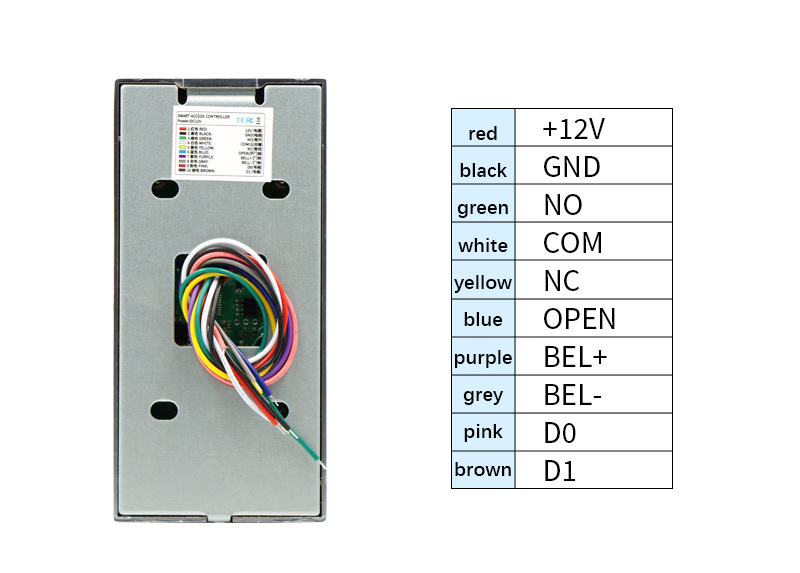

Verbinden Sie den Leser über den mitgelieferten Kabelbaum mit der Zentrale. Achten Sie darauf, dass die Kabel abgeschirmt sind, um Störungen zu vermeiden.

Schritt 4: Installieren Sie das Verriegelungsgerät

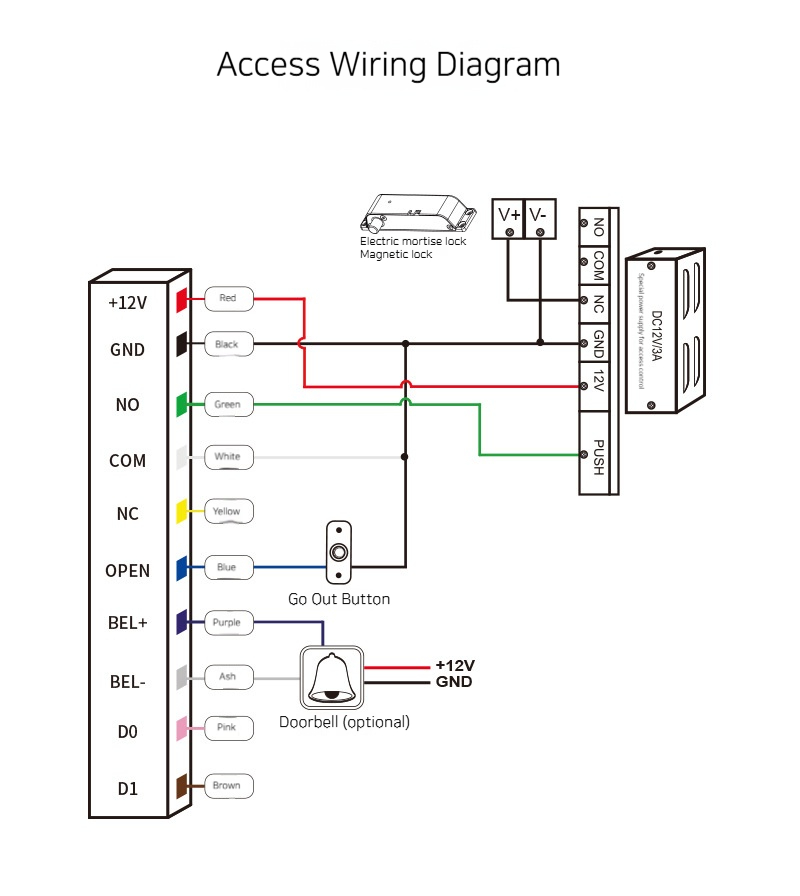

Magnetschloss: Befestigen Sie das Schloss am Türrahmen und die Ankerplatte an der Tür. Schließen Sie die Kabel des Schlosses an die Öffner-Anschlüsse (Öffner) des Bedienfelds an, um einen ausfallsicheren Betrieb zu gewährleisten (Entriegelung bei Stromausfall).

Elektrischer Türöffner: Ersetzen Sie das vorhandene Türschließblech durch die elektrische Variante. Schließen Sie es an die Schließeranschlüsse (NO, normalerweise offen) der Zentrale an, um einen ausfallsicheren Betrieb zu gewährleisten (Verriegelung bei Stromausfall).

Schritt 5: Schließen Sie die Exit-Taste an

Montieren Sie den Ausgangstaster im Inneren der Tür, in der Nähe des Griffs. Schließen Sie die Kabel an die „Ausgang“-Anschlüsse des Bedienfelds an. Testen Sie, ob die Tür durch Drücken des Tasters sofort entriegelt wird.

Schritt 6: Schalten Sie das System ein

Schließen Sie das Netzteil an das Bedienfeld an. Überprüfen Sie die Spannung (12 V DC) mit einem Multimeter.

Testen Sie das System: Ziehen Sie eine Karte durch, geben Sie eine PIN ein oder drücken Sie die Ausgangstaste, um sicherzustellen, dass das Schloss ordnungsgemäß funktioniert

Mit diesen Schritten können Sie ein eigenständiges Zutrittskontrollsystem effizient installieren und gleichzeitig langfristige Sicherheit und Compliance gewährleisten. Detaillierte Diagramme oder modellspezifische Anweisungen finden Sie im Handbuch des S4A-Faktors.

Sollten Sie weitere Informationen benötigen, zögern Sie bitte nicht, S4A jederzeit zu kontaktieren,

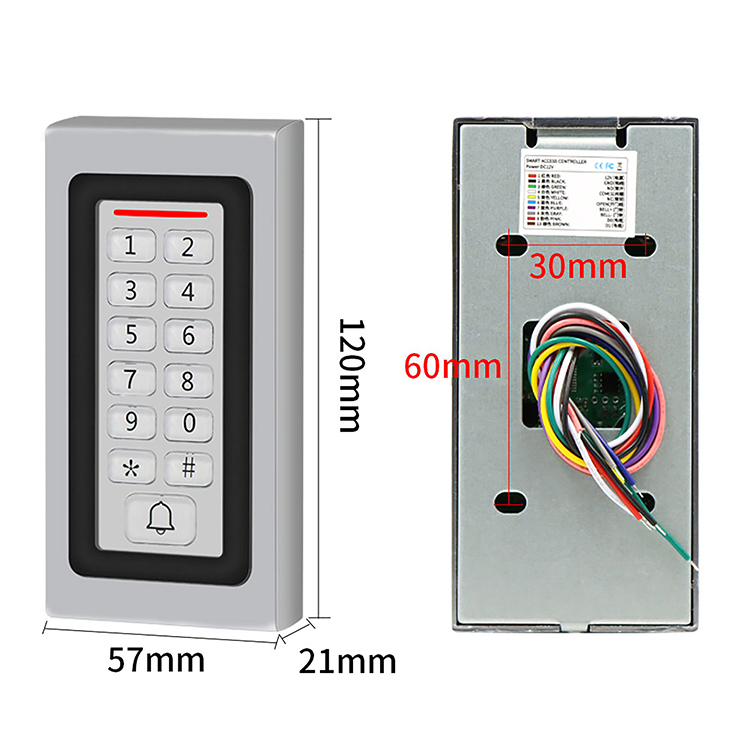

Abmessungen (mm)
