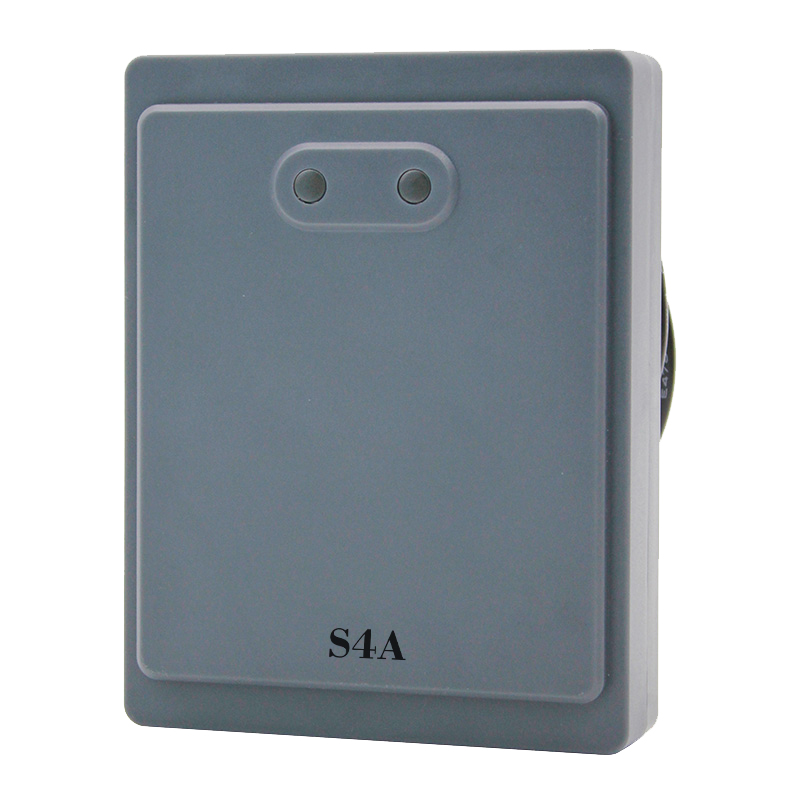

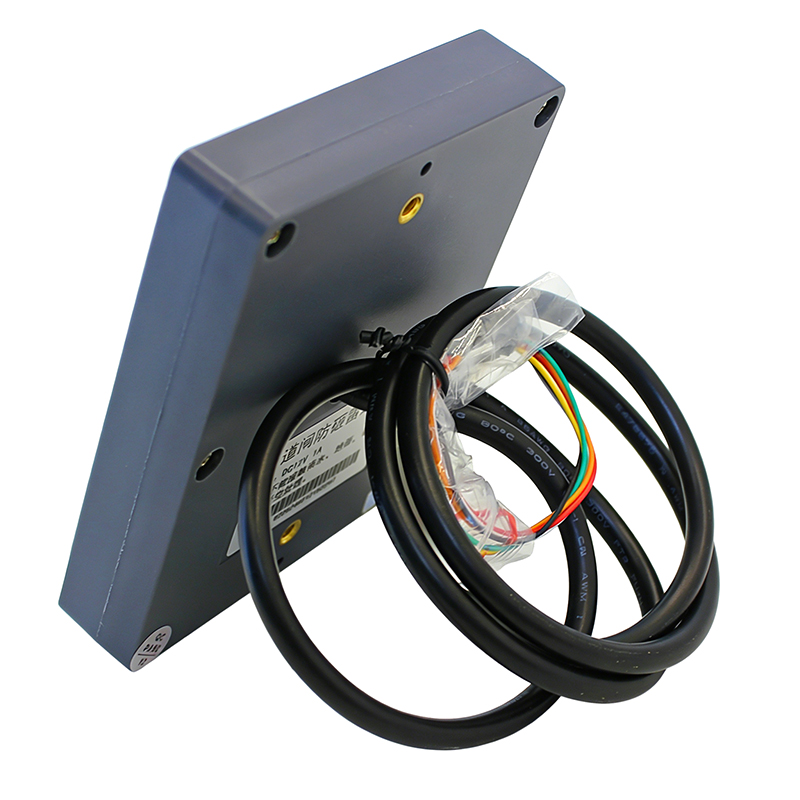

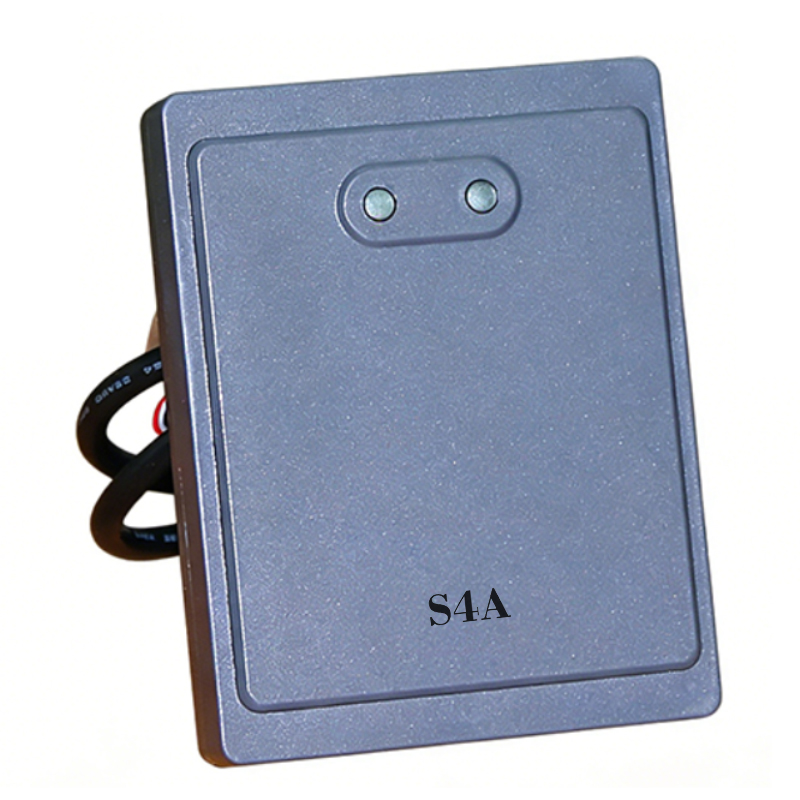

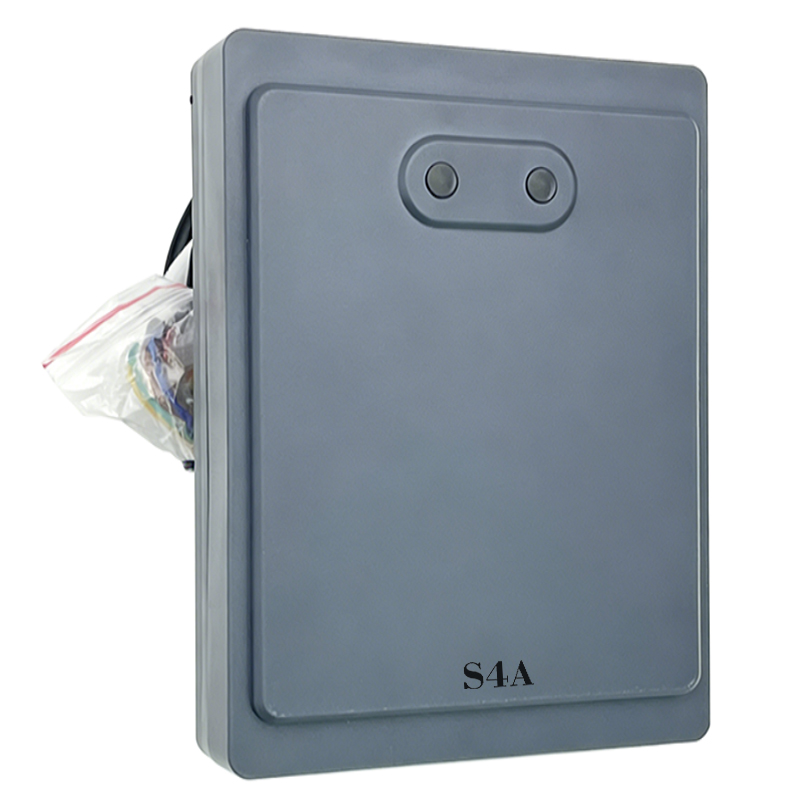

R02 Channel Gate Antikollisionsradar

>Eingangsspannung: DC12V 150mA

> Arbeitsfrequenz: 24-24,5 GHz

  • Marke:

    S4A
  • Art.-Nr.:

    R02
  • Spezifikationen
  • Schaltplan
  • Paket
  • Herunterladen

R02 Channel Gate Antikollisionsradar

Modell Nr.: R02


Geltungsbereich

Tor mit geradem Balken

Eingangsspannung

DC12V 150mA

Arbeitsfrequenz

24-24,5 GHz

Modulationsmodus

FMCW

Sendeleistung

10-1 5dBm

Horizontaler Strahl

< 30°

Vertikaler Strahl

< 17°

Erkennungsabstand

1-6 Meter, +-0,1 Meter

Betriebstemperatur

-40°C~+85°C

Stärke des Schutzes

IP67


Tutorial zur Installation und Bedienung des Radars

(1.1) Das Anti-Smashing-Radar wird am Schrankenkasten senkrecht zur Fahrbahnrichtung (oder an der Säule neben dem Kasten) installiert. Die empfohlene Installationshöhe beträgt 0,6 m von der Unterkante des Radars bis zum Boden und 15–25 cm vom Torhebel links und rechts (siehe schematische Darstellung).

(1.2) Das Chassis des Schrankentors muss fest befestigt sein, um zu verhindern, dass das Chassis wackelt, wenn die Tormaschine arbeitet.

(1.3) Im Erfassungsbereich des Radars dürfen sich außer dem Bremshebel keine Hindernisse wie Leitkegel, Kanaldeckel aus Metall, Absperrzäune, Schilder und dergleichen befinden.

(1.4) Das schematische Diagramm der Spezifikation für die Installation des Barrierenradars lautet wie folgt:

Wie in der Abbildung unten gezeigt, bestimmen Sie zuerst den Installationsort und stanzen Sie dann ein Gewindeloch und 2 Befestigungslöcher in den Gehäusekörper. (Selbstklebende Aufkleber mit Positionierungslöchern und Befestigungsschrauben sind in der Produktverpackung enthalten), befestigen Sie dann das Radar an der Box und ziehen Sie die Befestigungsmuttern fest.


Channel Gate Anti-Kollisionsradar

Channel Gate Anti-Kollisionsradar


Tutorial zur Radareinstellung der Stablänge

Schritt 1: Halten Sie die Taste gedrückt, ohne sie loszulassen

Erkennungsabstand einstellen

Drücken Sie, bis das grüne Licht leuchtet und das rote Licht aus ist. Jedes Mal, wenn das rote Licht blinkt, erhöht sich der Erkennungsabstand um 0,5 Meter und der effektive Einstellabstand wechselt innerhalb von 1-6 Metern (der Startabstand beträgt 1 Meter). . Lassen Sie nach dem Einstellen der Entfernung die Taste los, um zum nächsten Schritt zu gelangen.

Schritt 2: Drücken Sie die Taste und lassen Sie sie wieder los

Umgebung der Lernszene

Lernen Sie automatisch den Hintergrund der Szene (das rote Licht und das grüne Licht blinken gleichzeitig); warten Sie 20 Sekunden, das Radar speichert die Parameter und beendet sich, die Einstellung ist abgeschlossen; Das Radar funktioniert normal (das rote Licht leuchtet immer)


Wenn Sie zum Beispiel einen 4 m langen geraden Pfosten aufstellen: (Der Erkennungsabstand sollte 0,5 m kürzer sein als die Länge des Pfostens)

Halten Sie die Taste zum ersten Mal gedrückt, ohne sie loszulassen, bis das rote Licht fünfmal blinkt (jeweils 0,5 Meter), und lassen Sie sie dann los (eingestellte Entfernung

2,5 Meter + 1 Meter Startabstand), zu diesem Zeitpunkt beträgt der Erfassungsabstand 3,5 Meter;

Nachdem Sie die Taste zum zweiten Mal gedrückt haben, lassen Sie sie sofort los, die Ampel blinkt gleichzeitig und warten Sie dann 20 Sekunden

Lernen Sie einfach die Szenenumgebung kennen (zu diesem Zeitpunkt befinden sich keine Personen, Autos und andere Objekte im Erfassungsbereich des Schrankentors).
