Marke:
S4AArt.-Nr.:
S4A-BG01Hochleistungs-Schrankenanlage mit elektrischem Schrankensystem, Hochgeschwindigkeitsmotor und Schutzart IP54
| Controller-Spezifikationen | |
| Eingangsspannung | 24 V |
| Nenn-/Spitzenstrom | 8A / 30A |
| Geeigneter Motor | Bürstenloser Gleichstrommotor |
| Anwendbare Motorleistung | ≤200W |
| Mensch-Maschine-Schnittstelle | 3-stellige LED-Anzeige, 5-stelliger Knopf |
| Kommunikationsschnittstelle | RS232/RS485 |
| Hardwareschutz | Überstromschutz, Überspannungsschutz, Kurzschlussschutz |
| Eingangssignal | Öffnen, Schließen, Stopp, Bodensensor, Aufprallschutz |
| Ausgangssignal | Trockenkontakte, die sich an Ort und Stelle öffnen und schließen lassen |
| Stromausschaltung | Externe 12V 1AH Batterie |
| Temperaturanstieg | ≤15℃ |
| Controllergröße | 176,6 (H) × 103 (B) × 34 (T) mm |
| Temperatur der Arbeitsumgebung | -20℃~55℃ |
| Luftfeuchtigkeit in der Arbeitsumgebung | 90 %, keine Kondensation |
|
|
|
| Grundlegende Leistungsparameter des Motors | |
| Nennspannung | 24 V DC |
| Anzahl der Pole | 10 Stangen |
| Anzahl der Phasen | Drei Phasen |
| Saal | 120 Grad |
| Phasenwiderstand | 1,1 Ω |
| Leerlaufgeschwindigkeit | 2600 U/min ± 10 % |
| Leerlaufstrom | 1,75 A |
| Ladegeschwindigkeit | 1800 U/min ± 10 % |
| Laststrom | 4.16A |
| Eingangsleistung | 100-200 W |
| Drehmoment | 48 Nm |
| Reduktionsverhältnis | 1/150 |
| Schutzstufe | IP20 (GB4942.1) |

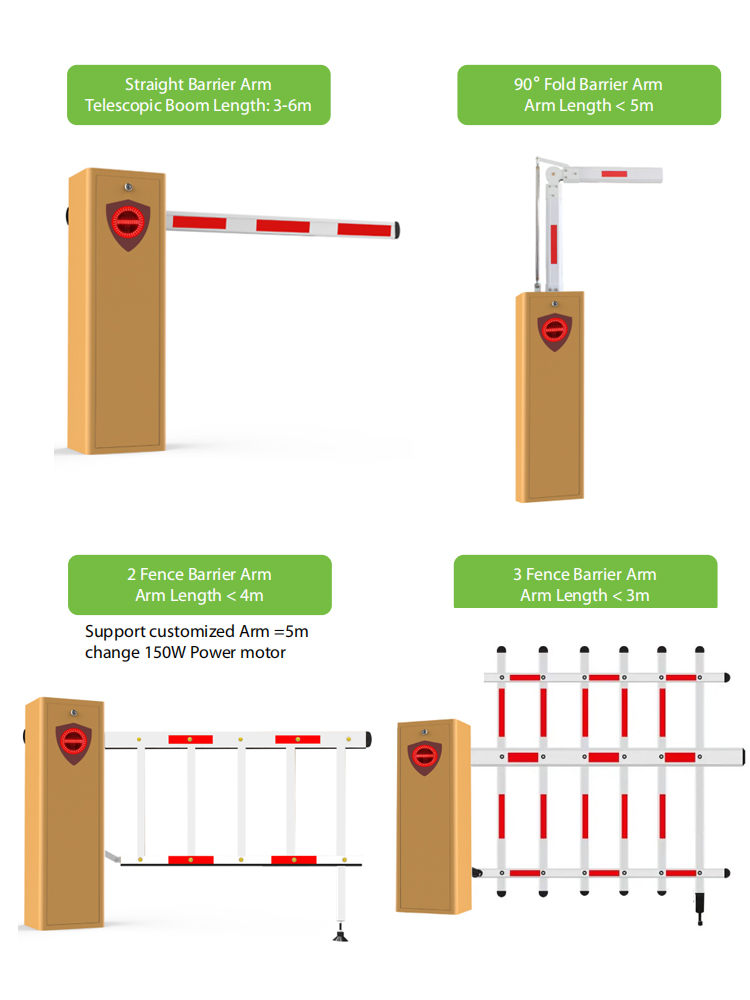

| Adapterstange | <6 m gerader Stab |
| Isolationsniveau | Klasse B |
| Umgebungstemperatur | -30～+65℃ |
| Nutzungsdauer |
>1 Million Mal |
Industrieserie S4A: Hochleistungsfähige automatische Schrankenanlagen
Die Steuerung von Fahrzeugzufahrten mit hohem Aufkommen erfordert mehr als nur eine Schranke – sie benötigt ein System, das Geschwindigkeit, Sicherheit und Langlebigkeit optimal vereint. Die S4A BG2126-Serie ist für höchste Beanspruchung im industriellen Bereich konzipiert und verfügt über einen Hochgeschwindigkeitsmotor sowie eine patentierte mechanische Konstruktion, die den Anforderungen des Dauerbetriebs standhält. Dank unserer 16-jährigen Produktionserfahrung bieten wir Ihnen eine Komplettlösung direkt ab Werk, die die Sicherheit und Effizienz Ihrer Park- oder Logistikzufahrt rund um die Uhr gewährleistet.
Warum Profis dem S4A-BG2126 vertrauen:
Unübertroffene mechanische Stabilität: Herzstück unseres Tores ist ein drehmomentstarker Motor in Kombination mit einem speziellen Kurbelwellen-Schwinggetriebe. Diese Konstruktion gewährleistet eine gleichmäßige, ruckfreie Armbewegung und eine deutlich längere Lebensdauer im Vergleich zu herkömmlichen Toren für Wohnhäuser.
Fortschrittlicher Allwetterschutz:
Dank ihres robusten Gehäuses mit Schutzart IP54 sind unsere Schranken so konstruiert, dass sie auch härtesten Außenbedingungen standhalten – von intensiver Hitze und Staub bis hin zu starkem Regen – und so über Jahre hinweg eine gleichbleibende Zuverlässigkeit gewährleisten.
Intelligente Sicherheit & Integration:
Die Schrankenanlagen von S4A sind für die perfekte Synchronisation mit unseren 79-GHz-Anti-Smash-Radargeräten und UHF-Langstreckenlesegeräten ausgelegt. Die integrierte Steuerung verfügt über einen automatischen Umkehrmechanismus, der sicherstellt, dass sich der Schrankenarm bei Hinderniserkennung sofort zurückzieht.
Ausfallsicherer Betrieb:
Wir wissen, dass Ausfallzeiten keine Option sind. Unsere Tore verfügen über eine manuelle Schnellkupplung für Stromausfälle und unterstützen eine Vielzahl von Steuerungsschnittstellen (Fernbedienung, Druckknopf oder RFID), sodass Sie die Zugangspunkte Ihrer Anlage vollständig kontrollieren können.

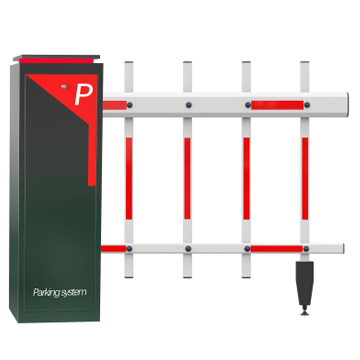

Kletterschutzzaun: Der zweilagige Zaunarm verhindert das unbefugte Eindringen von Fahrzeugen und Fußgängern. Patentierte Selbstverriegelungstechnologie: Verfügt über einen hochsteifen Kurbelwippenmechanismus, der den Arm für maximale Sicherheit automatisch fixiert. Wartungsarm und zuverlässig: Gefertigt mit 20 % weniger Bauteilen, um mechanische Ausfälle und langfristige Betriebskosten deutlich zu reduzieren.
1. Hochleistungs-Motorsteuerung Unterstützt bürstenlose Gleichstrommotoren bis 200 W mit 8 A Nennstrom / 30 A Spitzenstrom – und bietet so ein zuverlässiges Anlaufdrehmoment und einen stabilen Betrieb auch bei häufigem Gebrauch. 2 Umfassender Hardwareschutz Der integrierte Überstrom-, Überspannungs- und Kurzschlussschutz schützt das System vor elektrischen Fehlern und reduziert so Ausfallzeiten und Wartungskosten. 3. Backup-fähig und umweltrobust Die externe 12V 1AH Batterie ermöglicht das Öffnen bei Stromausfall, während der Controller zuverlässig von −20°C bis 55°C bei bis zu 90% Luftfeuchtigkeit (nicht kondensierend) arbeitet.
Zuverlässige Leistung unter Druck: Unser bürstenloser Gleichstrommotor und das drehmomentstarke Getriebesystem sind für über eine Million Zyklen ausgelegt und gewährleisten so einen gleichmäßigen, wartungsfreien Betrieb selbst an stark frequentierten Eingangsbereichen. Intelligente Sicherheit und Vernetzung: Integrierte Hardware-Schutzmechanismen und vielseitige Signaleingänge ermöglichen die nahtlose Integration mit Bodensensoren und Anti-Crash-Systemen, um die Sicherheit von Fahrzeugen und Fußgängern zu priorisieren. Unterbrechungsfreie Zugangskontrolle: Das System ist mit einer effizienten Notfall-Backup-Schnittstelle ausgestattet und bleibt auch bei Stromausfällen voll funktionsfähig, um die Sicherheit des Standorts ohne manuelles Eingreifen zu gewährleisten.
1: Präzisions-Bürstenlos-Gleichstromtechnologie: Angetrieben von einem hocheffizienten bürstenlosen Gleichstrommotor, gewährleistet der BG01 einen reibungslosen, leisen und schnellen Betrieb mit einer langen Lebensdauer und eignet sich daher für Umgebungen mit kontinuierlichem hohem Verkehrsaufkommen. 2: Umfassender Hardwareschutz: Der fortschrittliche Controller verfügt über einen integrierten Überstrom-, Überspannungs- und Kurzschlussschutz, der einen stabilen Betrieb gewährleistet und Ihre Investition vor elektrischen Schwankungen schützt. 3: Nahtlose intelligente Integration Ausgestattet mit RS232/RS485-Kommunikationsschnittstellen unterstützt diese Schranke eine umfassende Palette an Sicherheits- und Zugangssignalen, darunter 79-GHz-Radar, Bodensensorik und Anti-Smash-Protokolle für 100%ige Geländesicherheit.
>Stromversorgung: 4.5v-6v >Ruhestrom:<50-65mA > Arbeitsstrom: > 250 mA (starke Fahrfähigkeit)
Anwendbare Türbreite: 500–800 mmAnwendbares Türgewicht: 25–45 kgSchwerlast: 60 kg
> Material:Backende > Dimension: 65x15,5x5cm 100x15,5x5cm
>Abmessung: 86x86x50mm > Nennstrom: 3 A 36 VDC max >Ausgangskontakt: NO\NC\COM
s4aschätzen alle Ihre Anfragen und aufrichtigIch hoffe, eine fruchtbare langfristige Geschäftsbeziehung mit Ihnen zu habenam gegenseitigen Nutzen teilhaben,Wenn Sie Fragen haben, können Sie sich gerne an uns wenden.
