>Spannung: 12V/DC
>Leistung: <0,2 W
>Schnittstelle: 3-Kanal-Wiegand, 1-Kanal-TTL
Marke:
S4AArt.-Nr.:
HDC16B2-zu-1-Zweiwege-Wiegand-Konverter-Leser
Modell-Nr.: HDC16B
Anwendung
Der Standardmodus dieses Konverters der Serie unterstützt den 2-Kanal-Wiegand-Leseeingang (WG1 und Wg2) und den 1-Kanal-Wiegand-Leseausgang (WG3). Beliebte Anwendung für die Zutrittskontrolle mit vier Türen. Einige Zutrittskontrollgeräte mit vier Türen verfügen beispielsweise nur über eine 1-Kanal-Wiegand-Schnittstelle für jede Tür. Auf Kundenwunsch können auf jeder Seite der Tür zwei Wiegand-RFID-Kartenleser installiert werden. Dieser Wiegand-zu-Wiegand-Konverter kann als Kommunikation verwendet werden Splitter zum Ändern der 1-Kanal-Wiegand-Schnittstelle in eine 2-Kanal-Wiegand-Schnittstelle, sodass der 4-Tür-Zugangscontroller endlich 8 Wiegand-RFID-Lesegeräte anschließen kann. Eine weitere typische Anwendung ist die Verbindung von 1 Wiegand-RFID-Kartenleser (1-Kanal-Wiegand-Ausgang) mit 2 Zugangscontrollern, zum Beispiel 1 Stück Der Wiegand-RFID-Leser verbindet sich mit der Wiegand-Eingabeschnittstelle des Zugangscontrollers und auch mit der Wiegand-Eingabeschnittstelle des Gesichtserkennungsgeräts.
Gewicht |
5g |
Stromspannung |
12V/DC |
Leistung |
<0,2W |
Schnittstelle |
3-Kanal-Wiegand, 1-Kanal-TTL |
Wiegand-Eingabe |
unterstützt Wiegand 26/32/34/35/36/37/40/42/44/66/80bit |
Wiegand-Ausgabe |
Unterstützt Wiegand 26bit oder 34bit, andere Bits sind optional |
Unterstützt die Leseintervallzeit |
>150ms |
RS485-Kommunikationsstandard |
9600, n, 8, 1 |
Betriebsspannung |
DC 9V-24V (Wiegand-Ausgangs-GND muss mit Zugangskontroll-GND verbunden sein) |
Verbrauchsstrom, nicht mehr als 30 mA |
|
Übertragungsentfernung |
maximal 100m |
Betriebstemperaturbereich |
-35 |
Relative Luftfeuchtigkeit bei +15 |
80 % |
Relative Luftfeuchtigkeit bei +25 |
90 % |
> USB Wandlereingang Spannung: 9-15V 50mA > USB Wandlerausgang Spannung: 5V 200mA > USB Schnittstelle Protokoll: versteckt
für das Zugangskontrollsystem

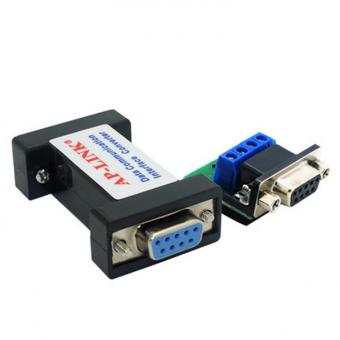

RS232 zu RS485 serieller Adapterkonverter der Schnittstelle
> WiegandKonverter zu TCP / IP > Abmessungen: 83x71x25mm > Die Aluminiumlegierungsschale dient zur einfachen Installation und Verwendung
Der Konverter verwendet ein 9 ~ 15V / 50mA Stromversorgung und kann direkt den 12V verwendenStromversorgung des WIEGAND Eingabehalter des Zugangscontrollers mit einem statischen Arbeitsstrom von etwa 20 mA oder einem externen 9 ~ 12V Macht Adapter.
>Sie können den internen Code mit dem Wiegand-Kanal ändern, >Schnittstelle Wiegand von Keypad zu PC mit Wiegand-zu-RS232-Port-Konverter.
>Schnittstellenparameter: Baudrate 9600N81, Ausgang WG66 >Scangerät: Baudrate 9600N81, Ausgabe im ASCII-Textformat
Der Extender unterscheidet nicht zwischen Empfangen und Senden und kann bei korrekter Verkabelung verwendet werden An beiden Enden des Transceivers ist eine Stromversorgung erforderlich, Stromversorgung 9~24V/30mA Die Signalverzögerung beträgt ca. 50-150ms
s4aschätzen alle Ihre Anfragen und aufrichtigIch hoffe, eine fruchtbare langfristige Geschäftsbeziehung mit Ihnen zu habenam gegenseitigen Nutzen teilhaben,Wenn Sie Fragen haben, können Sie sich gerne an uns wenden.
